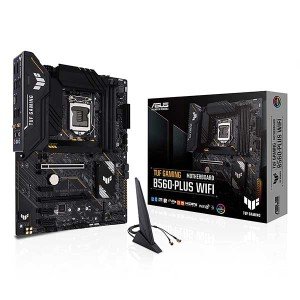

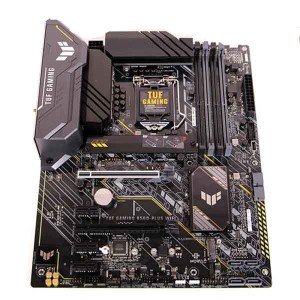

مادربرد ایسوس مدل TUF GAMING B560-PLUS WIFI

ASUS TUF GAMING B560-PLUS WIFI MOTHERBOARD

مشخصات محصول

  • فرم فاکتور : microATX
  • پیکربندی حافظه : دو کاناله
  • نوع سوکت پردازنده : Intel LGA 1151
  • چیپ‌ست : Intel H310
  • تعداد اسلات حافظه : دو عدد

مادربرد ایسوس مدل TUF GAMING B560-PLUS WIFI یکی از بهترین انتخاب‌های برای کسانی است که خواهان پردازنده‌های نسل دهم و یازدهم اینتل برای مصارف روزمره و متوسط و گیمینگ هستند. این مادربرد با دارابودن درگاه‌های ارتباطی مدرن، ابعاد کوچک، پشتیبانی از حافظه های DDR4 تا سرعت 2133 مگاهرتز، درایو های پرسرعت، به همراه انبوهی از امکانات اختصاصی ایسوس نظیر فناوری OptiMem II برای مسیر‌های حافظه، Fan برای مدیریت سیستم خنک‌کننده ، یکی از قابل‌اعتماد‌ترین مادربردهایی است که در همه سناریوهای روزمره قابل استفاده خواهد بود. این مادربرد تمامی نیازها را برآورده خواهد کرد. شرکت ایسوس از چیپست Intel B560 برای این محصول بهره برده است. سوکت پردازنده‌ تعبیه شده برای این مادربرد LGA1200 شرکت اینتل است. این موضوع باعث شده که TUF GAMING B560-PLUS جزء مادربردهای مبتنی بر اینتل باشد. شرکت اینتل برای این محصول خود از چهار اسلات رم DDR4 بهره برده است. فرم فاکتور این مادربرد از نوع ATX بوده که به‌راحتی می‌تواند توسط بسیاری از کیس‌ها پشتیبانی شود. یکی از ویژگی‌های بسیار خوب و بارز این مادربرد این است که شما می‌توانید در آن از دو حافظه اصلی M.2 با نسل‌های PCIe 4.0 و PCIe 3.0 استفاده کنید و سرعت به‌شدت بالایی را تجربه کنید. این سرعت در استفاده از این حافظه‌های اصلی به اندازه‌ای است که می‌توانید روی آن‌ها ویندوز 10 را بین 3 الی 5 دقیقه نصب کنید. پشتیبانی از Intel Wi-Fi 6 و بلوتوث از دیگر قابلیت‌های مهم این مادربرد قدرتمند است.

مشخصات پردازنده
قالب ساخت
  • Dual Channel Memory ArchitectureSupports Intel Extreme Memory Profile (XMP)OptiMem II10th Gen Intel i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 5000MHz11th Gen Intel processors supportMemory QVL (Qualified Vendors Lists)
کارت گرافیک
پورت های خروجی تصویر
  • 1x DisplayPort 1x HDMI
اسلات PCI Express x16 2 عدد
نوع تخصیص مسیر
  • ۱ مسیر PCIe 4.0/3.0 x16 slot(s)
  • ۱ مسیر PCIe 3.0 x16 slot (supports x4 mode)
سایر توضیحات کارت گرافیک
  • Graphics specifications may vary between CPU types
  • Only Intel 11th processors, support DisplayPort 1.4 with max. resolution of 5120 x 2880 @60Hz, others would only support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz .Please refer to www.intel.com for any update
  • Only Intel 11th processors support HDMI 2.0 with max. resolution of 4K@60Hz, others will only support HDMI 1.4 with max. resolution of 4K@30Hz.
اتصالات داخلی
اسلات PCI Express x1 3 عدد
کانکتور SATA 3.0 6 عدد
کانکتور M.2 2 عدد
نوع اسلات M.2 PCI-E 3.0 x4 , SATA 3.0 , Key M
کانکتور Thunderbolt 1 عدد
مجموع کانکتور فن 6 عدد
کانکتورهای برق
  • کانکتور برق اصلی 24 پبن ATX , کانکتور برق 8 پین ATX , هدر برق فن پردازنده , هدر واترپمپ , کانکتور فن CPU OPT
دکمه‌ها، سوییچ‌ها و جامپرها
  • 1 عدد BIOS FlashBack
هدر USB 2.0 2 عدد
هدر USB 3.1 Type-C ندارد
هدر USB 3.2 1 عدد
هدر USB 3.2 Type-C 1 عدد
تعداد هدر USB 3.2 Type-C 1 عدد
توضیحات تکمیلی هدرها
  • ۱ عدد ۴-pin CPU Fan ۱ عدد ۴-pin CPU OPT Fan ۱ عدد ۴-pin AIO Pump ۳ عدد ۴-pin Chassis Fan ۱ عدد ۲۴-pin Main Power ۱ عدد ۸-pin +۱۲V Power ۲ عدد M.۲ slots (Key M) ۲ عدد SATA ۶Gb/s port ۱ عدد USB ۳.۲ Gen Gen ۱ connector (supports USB Type-C) ۱ عدد USB ۳.۲ Gen ۱ header supports additional ۲ USB ۳.۲ Gen ۱ ports ۲ عدد USB ۲.۰ headers support additional ۴ USB ۲.۰ ports ۲ عدد AURA Addressable Gen ۲ header ۲ عدد AURA RGB header ۱ عدد Clear CMOS header ۱ عدد COM Port header ۱ عدد Front Panel Audio header (AAFP) ۱ عدد ۲۰-۳ pin System Panel header with Chassis intrude function ۱ عدد Thunderbolt
توضیحات تکمیلی قسمت ذخیره‌سازی (Storage)
  • ۲ عدد M.2 slots (Key M)
  • Intel 11th Gen Processors
  • M.2_1 slot (Key M), type 2242/2260/2280/22110
  • - Only Intel 11th processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs
  • Intel B560 Chipset
  • M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)
  • ۶ عدد SATA 6Gb/s port
  • When M.2_2 runs at SATA mode, SATA6G_1 will be disabled
  • To enable Intel Optane Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel® Rapid Storage Technology
پنل پشتی
پورت USB 2.0 3 عدد
پورت USB 3.2 Gen 1 2 عدد
پورت USB 3.2 Gen 2 1 عدد
پورت USB Type-C 1 عدد
پورت USB 3.2 Type-C 1 عدد
پورت HDMI دارد
پورت DisplayPort دارد
پورت LAN 1 عدد
کارت شبکه LAN Realtek 2.5Gb Ethernet, 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
توضیحات کارت شبکه
  • - ۱ عدد Realtek 2.5Gb Ethernet
  • - ۱ عدد ASUS LANGuard
  • - ۱ عدد Wireless & Bluetooth
  • Intel Wi-Fi 6
  • 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
  • - ۲ عدد Supports 2.4/5GHz frequency band
  • Bluetooth v5.0 or later
بلوتوث دارد
توضیحات بلوتوث V5.2
کارت صدا
  • Realtek ALC887/897
کانال‌های صوتی 7.1 کانال
جک 3.5 میلی‌متری 5 عدد
توضیحات کارت صدا
  • Audio Features
  • - SupremeFX Shielding Technology
  • - Savitech SV3H712 AMP
  • - Rear audio USB Type-C port
  • - Premium Japanese audio capacitors
  • - Audio cover
  • Due to limitations in HDA bandwidth, 32-Bit/192 kHz is not supported for 7.1 Surround Sound audio
توضیحات تکمیلی تمامی پورت‌های USB مادربرد
  • پنل پشتی:
  • - ۱ عدد USB 3.2 Gen 2x2 port(s) (1 x USB Type-C)
  • - ۱ عدد USB 3.2 Gen 2 port (1 x Type-A)
  • - ۲ عدد USB 3.2 Gen 1 port (2 x Type-A)
  • - ۵ عدد USB 2.0 port(s) (4 x Type-A, 1 x audio USB Type-C)
  • اتصالات داخلی: (مجموع: ۷ عدد هدرپورت)
  • - ۱ عدد USB 3.2 Gen 1 connector(s) (suppport(s) USB Type-C)
  • - ۱ عدد USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports
  • - ۲ عدد USB 2.0 header(s) support(s) additional 4 USB 2.0 ports
توضیحات تکمیلی پورت‌ها
  • ۱ عدد USB 3.2 Gen 2x2 port (1 x USB Type-C)
  • ۱ عدد USB 3.2 Gen 2 port(s) (1 x Type-A)
  • ۲ عدد USB 3.2 Gen 1 port(s) (2 x Type-A)
  • ۴ عدد USB 2.0 port(s) (4 x Type-A)
  • ۱ عدد audio USB Type-C
  • ۱ عدد HDMI port
  • ۱ عدد DisplayPort
  • ۱ عدد ASUS Wi-Fi Module
  • ۱ عدد Realtek 2.5Gb Ethernet
  • ۵ عدد Audio jacks
  • ۱ عدد BIOS FlashBack button
سایر مشخصات
مدیریت WOL by PME, PXE
مشخصات فنی
قابلیت RGB دارد
