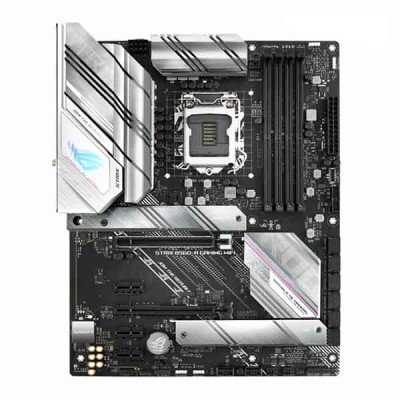

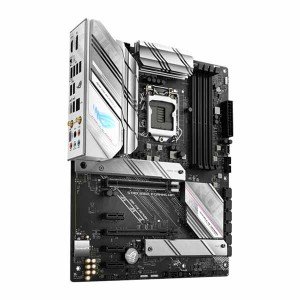

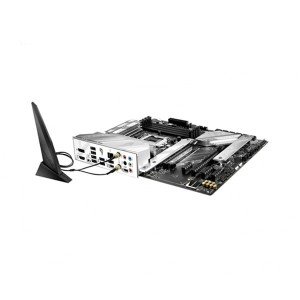

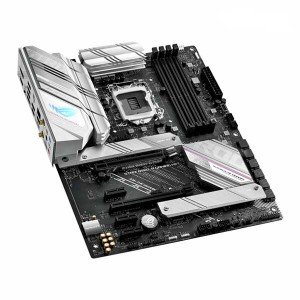

مادربرد ایسوس مدل ROG STRIX B560-A GAMING WIFI

ROG STRIX B560-A GAMING WIFI Motherboard

مشخصات محصول

  • فرم فاکتور: ATX
  • پیکربندی حافظه: دو کاناله
  • تعداد اسلات حافظه: چهار عدد
کارت گرافیک
نوع تخصیص مسیر
  • ۱ مسیر PCIe 4.0/3.0 x16 slot(s)
  • ۱ مسیر PCIe 3.0 x16 slot (supports x4 mode)
سایر توضیحات کارت گرافیک
  • ۱ عدد DisplayPort 1.4
  • ۱ عدد HDMI 1.4 / 2.0
  • Graphics specifications may vary between CPU types
  • Only Intel 11th processors, support DisplayPort 1.4 with max. resolution of 5120 x 2880 @60Hz, others would only support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz .Please refer to www.intel.com for any update
  • Only Intel 11th processors support HDMI 2.0 with max. resolution of 4K@60Hz, others will only support HDMI 1.4 with max. resolution of 4K@30Hz. Please refer to www.intel.com for any updates
اتصالات داخلی
اسلات PCI Express x1 3 عدد
کانکتور SATA III 6 عدد
کانکتور M.2 2 عدد
نوع اسلات M.2 PCI-E 3.0 x4 , SATA 3.0 , Key M
مجموع کانکتور فن 6 عدد
کانکتورهای برق
  • کانکتور برق اصلی 24 پبن ATX , کانکتور برق 8 پین ATX , هدر برق فن پردازنده , هدر واترپمپ , کانکتور فن CPU OPT
دکمه‌ها، سوییچ‌ها و جامپرها
  • 1 عدد BIOS FlashBack
هدر USB 2.0 2 عدد
هدر USB 3.1 Type-C ندارد
هدر USB 3.2 1 عدد
هدر USB 3.2 Type-C ندارد
توضیحات تکمیلی هدرها
  • ۱ عدد 4-pin CPU Fan header
  • ۱ عدد 4-pin CPU OPT Fan header
  • ۱ عدد 4-pin AIO Pump header
  • ۳ عدد 4-pin Chassis Fan header
  • ۱ عدد 24pin Main Power connector
  • ۱ عدد 8pin +12V Power connector
  • ۲ عدد M.2 slots (Key M)
  • ۶ عدد SATA 6Gb/s ports
  • ۱ عدد USB 3.2 Gen 1 connector (support(s) USB Type-C)
  • ۱ عدد USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 port
  • ۲ عدد USB 2.0 header(s) support(s) additional 4 USB 2.0 port
  • ۲ عدد AURA Addressable Gen 2 header
  • ۲ عدد AURA RGB header
  • ۱ عدد Clear CMOS header
  • ۱ عدد Front Panel Audio header (AAFP)
  • ۱ عدد SPI TPM header (14-1pin)
  • ۱ عدد 20-5 pin System Panel header
  • ۱ عدد Thunderbolt header
  • ۱ عدد S/PDIF Out header
توضیحات تکمیلی قسمت ذخیره‌سازی (Storage)
  • ۲ عدد M.2 slots (Key M)
  • Intel 11th Gen Processors
  • M.2_1 slot (Key M), type 2242/2260/2280/22110
  • - Only Intel 11th processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs
  • Intel B560 Chipset
  • M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)
  • ۶ عدد SATA 6Gb/s port
  • When M.2_2 runs at SATA mode, SATA6G_1 will be disabled
  • To enable Intel Optane Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel® Rapid Storage Technology
پنل پشتی
پورت USB 2.0 4 عدد
پورت USB 3.2 Gen 1 2 عدد
پورت USB 3.2 Gen 2 1 عدد
پورت USB Type-C 1 عدد
پورت USB 3.2 Type-C 1 عدد
پورت LAN 1 عدد
کارت شبکه LAN Realtek 2.5Gb Ethernet, 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax), Bluetooth v5.0
توضیحات کارت شبکه
  • Ethernet
  • - ۱ عدد Realtek 2.5Gb Ethernet
  • - ۱ عدد ASUS LANGuard
  • - ۱ عدد Wireless & Bluetooth
  • Intel Wi-Fi 6
  • 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
  • - ۲ عدد Supports 2.4/5GHz frequency band
  • Bluetooth v5.0 or later
کارت صدا
  • Realtek
جک 3.5 میلی‌متری 5 عدد
توضیحات کارت صدا
  • Audio Features
  • - SupremeFX Shielding Technology
  • - Savitech SV3H712 AMP
  • - Rear audio USB Type-C port
  • - Premium Japanese audio capacitors
  • - Audio cover
  • Due to limitations in HDA bandwidth, 32-Bit/192 kHz is not supported for 7.1 Surround Sound audio
توضیحات تکمیلی تمامی پورت‌های USB مادربرد
  • پنل پشتی:
  • - ۱ عدد USB 3.2 Gen 2x2 port(s) (1 x USB Type-C)
  • - ۱ عدد USB 3.2 Gen 2 port (1 x Type-A)
  • - ۲ عدد USB 3.2 Gen 1 port (2 x Type-A)
  • - ۵ عدد USB 2.0 port(s) (4 x Type-A, 1 x audio USB Type-C)
  • اتصالات داخلی: (مجموع: ۷ عدد هدرپورت)
  • - ۱ عدد USB 3.2 Gen 1 connector(s) (suppport(s) USB Type-C)
  • - ۱ عدد USB 3.2 Gen 1 header(s) support(s) additional 2 USB 3.2 Gen 1 ports
  • - ۲ عدد USB 2.0 header(s) support(s) additional 4 USB 2.0 ports
توضیحات تکمیلی پورت‌ها
  • ۱ عدد USB 3.2 Gen 2x2 port (1 x USB Type-C)
  • ۱ عدد USB 3.2 Gen 2 port(s) (1 x Type-A)
  • ۲ عدد USB 3.2 Gen 1 port(s) (2 x Type-A)
  • ۴ عدد USB 2.0 port(s) (4 x Type-A)
  • ۱ عدد audio USB Type-C
  • ۱ عدد HDMI port
  • ۱ عدد DisplayPort
  • ۱ عدد ASUS Wi-Fi Module
  • ۱ عدد Realtek 2.5Gb Ethernet
  • ۵ عدد Audio jacks
  • ۱ عدد BIOS FlashBack button
سایر مشخصات
مدیریت WOL by PME, PXE
