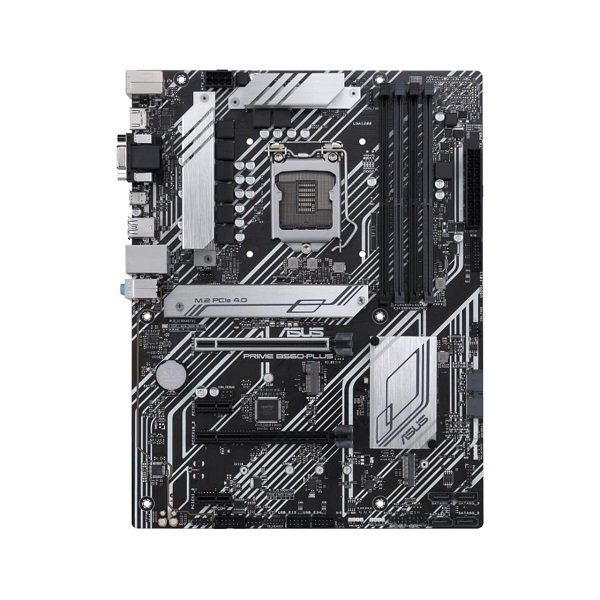

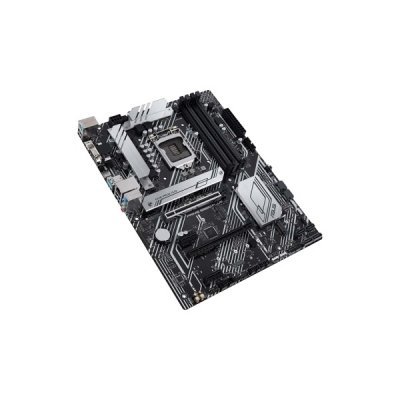

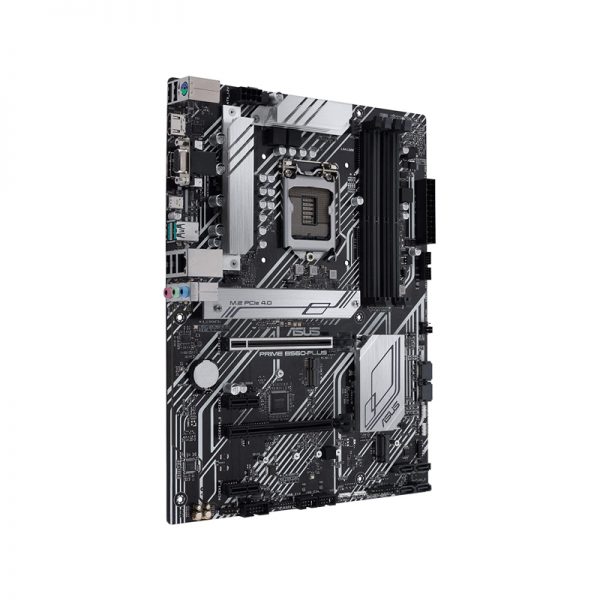

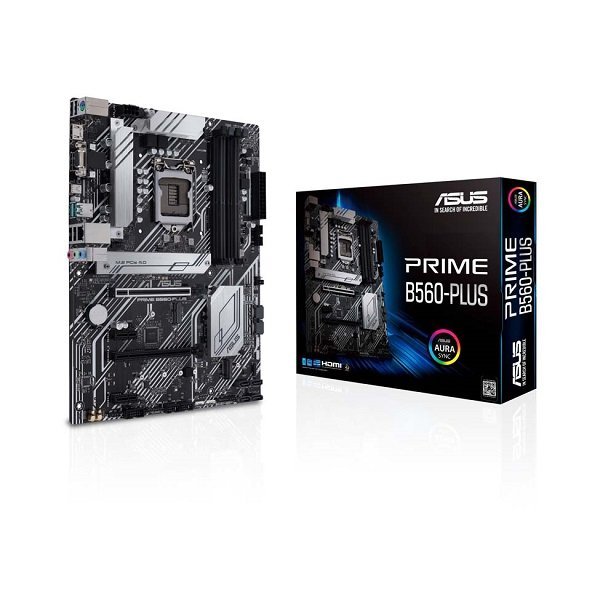

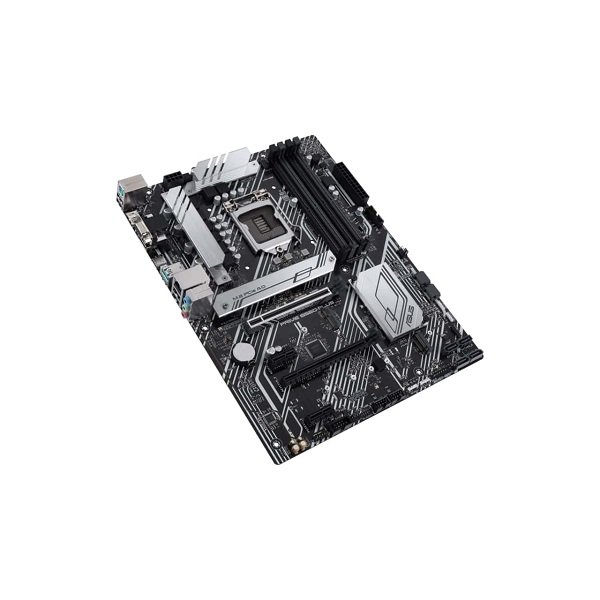

مادربرد ایسوس مدل PRIME B560-PLUS

ASUS PRIME B560-PLUS Motherboard

مشخصات محصول

  • ابعاد 305x234x60 میلی‌متر
  • فرم فاکتور:ATX
  • نوع حافظه پشتیبانی شده:DDR4
  • حداکثر حافظه پشتیبانی شده:128 گیگابایت
کارت گرافیک
اسلات PCI Express x16 2 عدد
تعداد مسیرهای PCI Express 20 مسیر
پشتیبانی از SLI ندارد
پشتیبانی از Crossfire ندارد
نوع تخصیص مسیر
  • 1 مسیر PCIe 4.0/3.0 x16 slot
  • 1 مسیر PCIe 3.0 x16 slot (supports x4 mode)
سایر توضیحات کارت گرافیک
  • 1 مسیر PCIe 4.0/3.0 x16 slot
  • 1 مسیر PCIe 3.0 x16 slot (supports x4 mode)
اتصالات داخلی
اسلات PCI Express x1 2 عدد
اسلات PCI Express x4 ندارد
اسلات PCI ندارد
کانکتور Mini PCI Express ندارد
تعداد هدر USB 3.1 Type-C ندارد
کانکتور SATA III 6 عدد
کانکتور SATA 2.0 ندارد
کانکتور eSATA ندارد
کانکتور mSATA ندارد
کانکتور SATA Express ندارد
کانکتور M.2 2 عدد
کانکتور Thunderbolt دارد
مجموع کانکتور فن 4 عدد
کانکتورهای برق
  • کانکتور برق اصلی 24 پبن ATX , کانکتور برق 8 پین ATX , هدر برق فن پردازنده
دکمه‌ها، سوییچ‌ها و جامپرها
  • ۱ عدد Clear CMOS jumper
سایر توضیحات مربوط به اسلات‌ها
  • 1 مسیر PCIe 4.0/3.0 x16 slot
  • 1 مسیر PCIe 3.0 x16 slot (supports x4 mode)
  • 2 مسیر PCIe 3.0 x1 slots
هدر USB 2.0 2 عدد
هدر USB 3.0 ندارد
هدر USB 3.1 ندارد
هدر USB 3.1 Type-C ندارد
هدر USB 3.2 1 عدد
هدر USB 3.2 Type-C ندارد
توضیحات تکمیلی هدرها
  • ۱ عدد TB Header (for add-on TB card)
  • ۱ عدد 4pin CPU Fan header
  • ۳ عدد 4pin Chassis Fan headers
  • ۲ عدد M.2 slots (Key M)
  • ۶ عدد SATA 6Gb/s ports
  • ۱ عدد M.2 slot only (Key E, CNVi & PCIe
  • ۱ عدد USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
  • ۲ عدد USB 2.0 headers support additional 4 USB 2.0 ports
  • ۲ عدد AURA Addressable Gen 2 header
  • ۲ عدد AURA RGB header
  • ۱ عدد Front Panel Audio header (AAFP)
  • ۱ عدد COM Port header
  • ۱ عدد S/PDIF out header
  • ۱ عدد 20/3pin System Panel header with Chassis intrude function
  • ۱ عدد SPI TPM header (14-1 pin)
  • ۱ عدد Thunderbolt 4 header
توضیحات تکمیلی قسمت ذخیره‌سازی (Storage)
  • Intel 11th Gen Processors
  • - M.2_1 slot (Key M) type 2242/2260/2280/22110 (supports PCIE 4.0 x 4 )
  • - Only Intel 11th processors support PCIe 4.0 x4 mode, this slot will be disabled for other CPUs
  • Intel B560 Chipset
  • - M.2_2 slot (Key M) type 2242/2260/2280/22110 (supports PCIE 3.0 x 4 & SATA mode modes)
  • ۶ عدد SATA 6Gb/s port
  • When a device in SATA mode is installed on the M.2_2 socket, SATA6G_2 port cannot be used
پنل پشتی
پورت PS/2 1 عدد Combo
پورت USB 2.0 4 عدد
پورت USB 3.0 ندارد
پورت USB 3.1 ندارد
پورت USB 3.2 Gen 1 ندارد
پورت USB 3.2 Gen 2 2 عدد
پورت USB 4.0 ندارد
پورت USB Type-C 1 عدد
پورت USB 3.2 Type-C ندارد
پورت USB Type-C Thunderbolt 4 ندارد
پورت (VGA (Serial ندارد
پورت D-Sub 1 عدد
پورت (LPT (Parallel ندارد
پورت DVI ندارد
پورت HDMI دارد
پورت DisplayPort دارد
پورت DisplayPort In Thunderbolt 3 ندارد
پورت LAN 1 عدد
کارت شبکه LAN Intel I219-V 1Gb Ethernet port
کارت شبکه WLAN ندارد
توضیحات کارت شبکه
  • M.2 slot only (Key E, CNVi & PCIe)
بلوتوث ندارد
کارت صدا
  • Realtek ALC897 7.1-Channel High Definition Audio CODEC
کانال‌های صوتی 7.1 کانال
جک 3.5 میلی‌متری 3 عدد
خروجی صدای S/PDIF ندارد
ورودی صدای S/PDIF ندارد
توضیحات کارت صدا
  • Jack-detection, Multi-streaming, Front Panel Jack-retasking
  • - Supports up to 24-Bit/192kHz playback
  • Audio Features
  • - Audio Shielding
  • - Premium Japanese audio capacitors
  • - Dedicated audio PCB layers
  • A chassis with an HD audio module in the front panel is required to support 7.1-channel audio output
توضیحات تکمیلی تمامی پورت‌های USB مادربرد
  • - ۲ عدد USB 3.2 Gen 2 ports (2 x Type-A)
  • - ۱ عدد USB 3.2 Gen 1 port (1 x USB Type-C)
  • - ۴ عدد USB 2.0 ports
  • اتصالات داخلی:
  • ۱ عدد USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
  • ۲ عدد USB 2.0 headers support additional 4 USB 2.0 ports
توضیحات تکمیلی پورت‌ها
  • ۱ عدد DP port
  • ۱ عدد HDMI port
  • ۲ عدد D-Sub port
  • 3 عدد Audio jack
  • ۱ عدد PS/2 Keyboard/Mouse combo port
  • ۱ عدد Intel I219-V 1Gb Ethernet port
  • 4 عدد USB 2.0 ports (4 x Type-A)
  • 2 عدد USB 3.2 Gen 2 ports (2 x Type-A)
  • 1عدد USB 3.2 Gen 1 port (1 x USB Type-C)
سایر مشخصات
کلید پاور روی مادربرد ندارد
کلید ریست روی مادربرد ندارد
بایوس دوگانه ندارد
پنل اورکلاک دارد
نقاط کنترل ولتاژ دارد
سون سگمنت Debugging ندارد
ویژگی‌های خاص
  • Special Features
  • ASUS 5X PROTECTION III
  • - ASUS DIGI+VRM
  • - ASUS LANGuard
  • - ASUS Overvoltage Protection
  • - ASUS SafeSlot Core+
  • - ASUS Stainless-Steel Back I/O
  • ASUS Q-Design:
  • - ASUS Q-DIMM
  • - ASUS Q-Slot
  • ASUS Thermal Solution
  • - Flexible M.2 heatsink
  • - VRM heatsink design
  • ASUS EZ DIY
  • - Box Headers
  • AURA SYNC
  • - AURA RGB headers
  • - Addressable Gen 2 RGB headers
  • Software Features
  • ASUS Exclusive Software:
  • Armoury Crate
  • - AURA Creator
  • -AURA Sync
  • AI Suite 3
  • -Performance And Power Saving Utility
  • Turbo EVO
  • Digi+ VRM
  • EPU
  • Fan Xpert 2+
  • - EZ update
  • ASUS CPU-Z
  • DAEMON Tools
  • Norton Anti-virus software(Free Trial for 60 days)
  • WinRAR
  • UEFI BIOS
  • ASUS EZ DIY
  • - ASUS CrashFree BIOS 3
  • - ASUS EZ Flash 3
  • - ASUS UEFI BIOS EZ Mode
مدیریت WOL by PME, PXE
