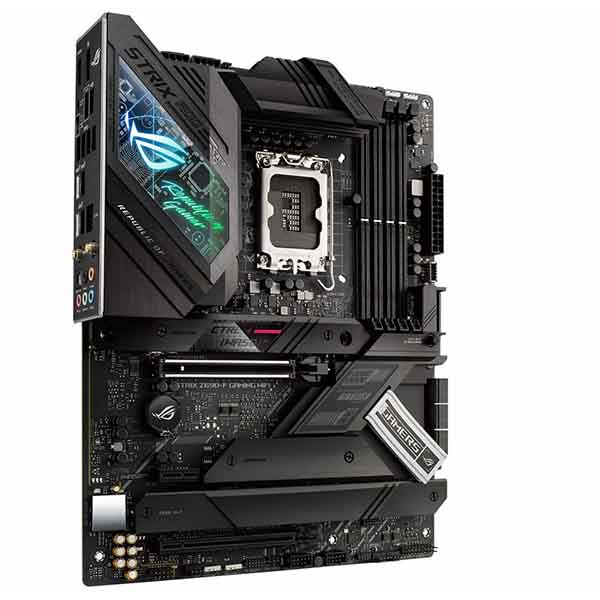

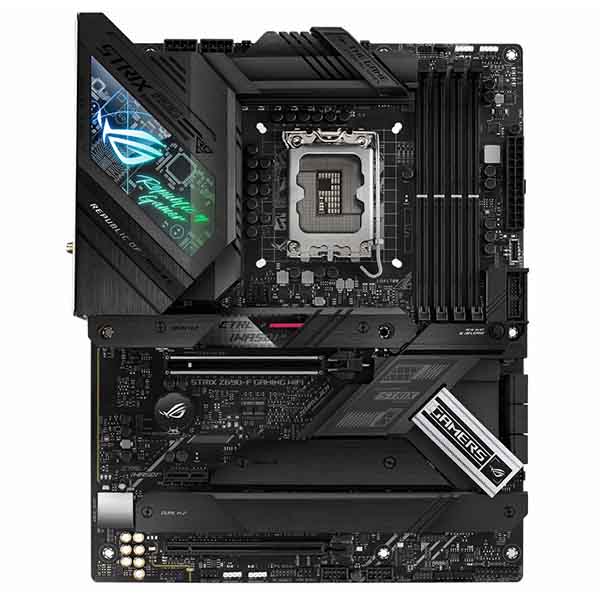

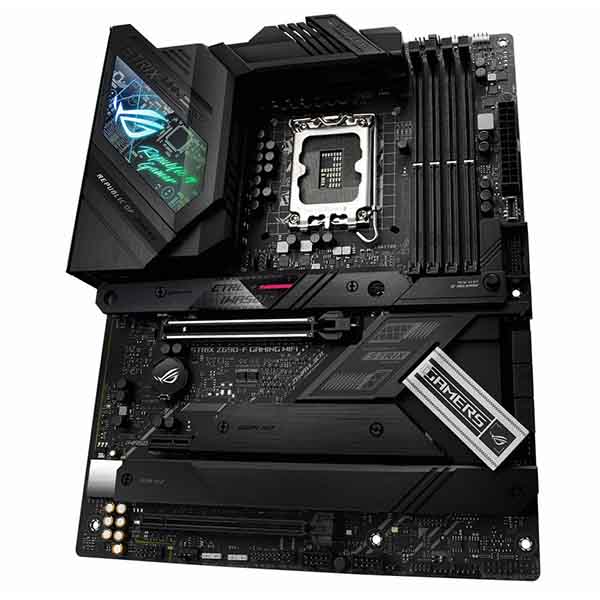

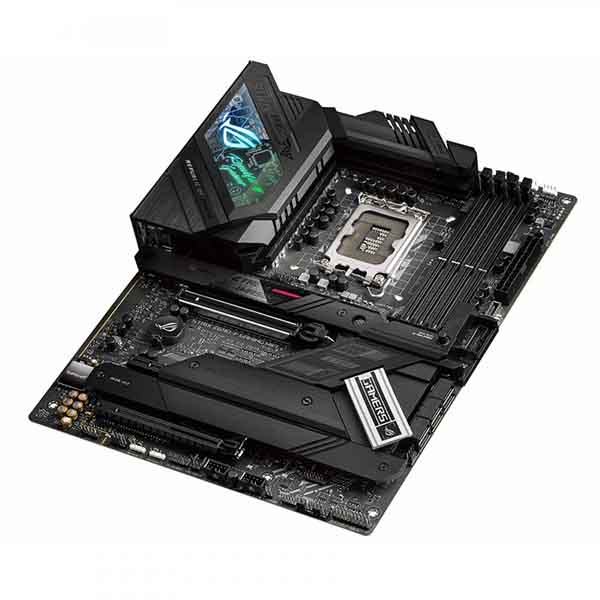

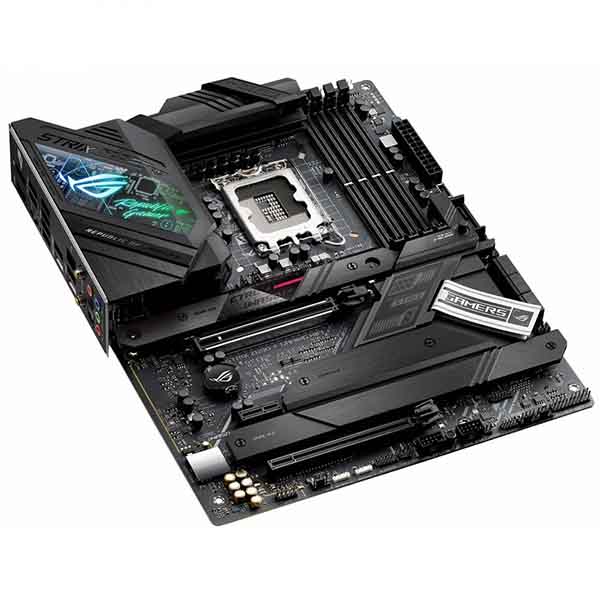

مادربرد ایسوس مدل ROG STRIX Z690-F WIFI

ASUS ROG STRIX Z690-F WIFI MOTHERBOARD

مشخصات محصول

  • ابعاد305x244 میلی‌متر
  • فرم فاکتور:ATX
  • نوع حافظه پشتیبانی شده:DDR4
  • حداکثر حافظه پشتیبانی شده:128 گیگابایت

مادربرد ایسوس ROG Strix Z690-F WIFI که توسط شرکت تایوانی ایسوس طراحی شده، از قدرت انتقال برق و خنک سازی بسیار خوبی برخوردار است که همین امر باعث می شود تا زمینه استفاده حداکثری را برای پردازنده نسل ۱۲ اینتل فراهم شود. ماژول های رم DDR5 و کارت گرافیک مبتنی بر رابط PCIe 5.0 بیش از قبل توانسته نرخ فریم و زمان های بارگذاری را افزایش دهد و در عین حال کنترل کننده های بهینه و هوشمند ROG به تنظیمات کامپیوترهای شخصی کمک شایانی کرده است.

دفع حرارت تولیدی از سوی المانها نه تنها برای مادربرد، بلکه برای تمامی مدارهای برد الکترونیکی ضروری بوده و مادربرد ROG Strix Z690-F WIFI با وجود درگاه های مختلفی که دارد، بازدهی خوبی را ارائه می دهد. ROG به همین منظور هیت سینک هایی تا 20 درصد سنگین تر از قبل که از سه لایه تشکیل شده ساخته شده است که بیانگر آن است که CPU های نسل ۱۲ اینتل قدرتمند تر از قبل بوده و برای خنک کردن و استفاده از توان حداکثری، این مادربرد سعی داشته تا این حرارت تولیدی را مدریت کند.

ماژول WIFI 6E این مادربرد، انتقال دیتای فوق سریع را راحت کرده است، مواردی مثل نوآوری هایی برای ساده سازی اسمبل کردن کامپیوتر های شخصی توسط خود اشخاص diy. چیپست اینتل Z690 با مدار تغذیه ۱+۱۶، پیکربندی حافظه ۲ کاناله رم، ۴ اسلت رم که تا فرکانس 6400Mhz پشتیبانی شده است و ۴ اسلت هارد SSD M2 از دیگر شاخصه های مادربرد Z690-F است. برای گیمر ها صدای بازی اهمیت زیادی دارد و برای این موضوع مادربرد ایسوس ROG Strix Z690-F WIFI از تراشه ای به نام supremeFX استفاده کرده و از آمپلی فایری با خازن های تولید کشور ژاپن، با بردی جداگانه بهره برده است تا نویز پذیری از کانالهای صوتی دیگر را به صفر برساند. صدای با کیفیت که دارای استاندارد DTS، که بخش دوم کارت صدای ROG است، به شنیده شدن جزئیات صدای بازی به صورت استریو کمک می کند که با نرم افزار انحصاری sonic master قابلیت تنظیم دارد.

پردازنده و چیپست
تعداد سوکت پردازنده 1 عدد
چیپست Intel Z690
پشتیبانی از پردازنده های
  • نسل دوازدهم اینتل Pentium Gold Celeron Processors پشتیبانی از Turbo Boost Technology ۲.۰ and Intel Turbo Boost Max Technology ۳.۰
مشخصات حافظه رم
نوع رم DDR5
حداکثر ظرفیت رم 128 گیگابایت
تعداد اسلات رم 4 عدد
پیکربندی رم دو کاناله
کارت گرافیک
پورت های خروجی تصویر
  • DisplayPort HDMI
اسلات PCI Express x16 2 عدد
پشتیبانی از SLI دارد
پشتیبانی از Crossfire دارد
سایر توضیحات کارت گرافیک
  • رزولوشن DisplayPort 1.4 : 8K با فرکانس 60 هرتز
  • رزولوشن HDMI 2.1 : 4K با فرکانس 60 هرتز
اتصالات داخلی
اسلات PCI Express x1 1 عدد
کانکتور SATA 3.0 4 عدد
کانکتور SATA 2.0 ندارد
کانکتور eSATA ندارد
کانکتور mSATA ندارد
کانکتور M.2 4 عدد
کانکتور Thunderbolt ندارد
مجموع کانکتور فن 7 عدد
کانکتورهای برق
  • ATX کانکتور برق 24 پبن: 1 عدد
  • ATX کانکتور برق 8 پین: 1 عدد + 4 پین
سایر توضیحات مربوط به اسلات‌ها
  • برای پردازنده‌های نسل ۱۲: یک عدد PCIe ۵.۰ x۱۶ slot
هدر USB 2.0 2 عدد
هدر USB 3.2 1 عدد
هدر USB 3.2 Type-C 1 عدد
توضیحات تکمیلی هدرها
  • یک عدد ۴-pin CPU Fan header یک عدد ۴-pin CPU OPT Fan header یک عدد ۴-pin AIO Pump header پنج عدد ۴-pin Chassis Fan headers چهار عدد M.۲ slots (Key M) شش عدد SATA ۶Gb/s port سه عدد Addressable Gen ۲ یک عدد AURA RGB header یک عدد BMC header یک عدد Front Panel Audio header (AAFP) یک عدد SPI TPM header (۱۴-۱pin) یک عدد ۲۰-۳ pin System Panel header with Chassis intrude function یک عدد Thermal Sensor header یک عدد Thunderbolt header
پنل پشتی
پورت PS/2 ندارد
پورت USB 2.0 2 عدد
پورت USB 3.0 4 عدد
پورت USB 3.1 2 عدد
سوکت M2
  • M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes)
پورت (VGA (Serial ندارد
پورت DVI ندارد
پورت HDMI دارد
پورت DisplayPort دارد
پورت LAN 1 عدد
کارت شبکه LAN Intel cFosSpeed 2.5 Gigabit
بلوتوث دارد
کارت صدا
  • ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080
کانال‌های صوتی 7.1 کانال
جک 3.5 میلی‌متری 5 عدد
خروجی صدای S/PDIF دارد
