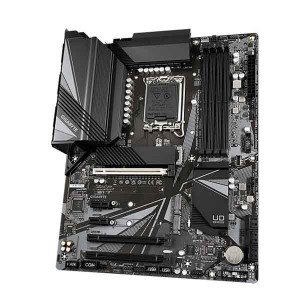

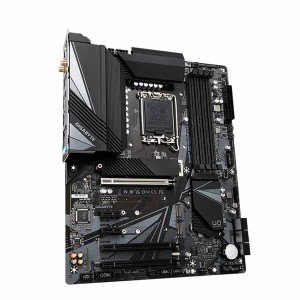

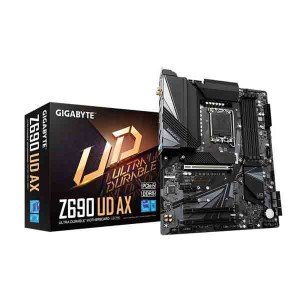

مادربرد گیگابایت مدل Z690 UD AX Rev1.0

MOTHER BOARD GIGABYTE Z690 UD Rev1.0

مشخصات محصول

  • فرم فاکتور: mATX
  • پیکربندی حافظه: دو کاناله
  • نوع سوکت پردازنده: Intel LGA 1700
  • چیپست: Z690

مادربرد برند گیگابایت Z690-UD با استفاده از سوکت LGA 1700، از پردازنده های نسل 12، Pentium Gold و Celeron پشتیبانی می کند و همینطور این مادربرد دارای چهار اسلات حافظه RAM است که قابلیت پشتیبانی از حافظه های دو کاناله DDR5 و DDR4 تا فرکانس 5400 مگاهرتز را دارد و با استفاده از XMP3.0، کاربر میتواند فرکانس حافظه رم خود را بهبود ببخشد. کسانی که از این مادربرد استفاده می کنند، قادر هستند هسته های کم مصرف E را غیرفعال کنند تا در عین ایجاد حرارت کمتر، هیچگونه کاهش عملکردی از مادربرد رخ ندهد.

شرکت گیگابایت در مادربرد Z690-UD برای کنترل حرارت، از هیت سینک های بزرگی استفاده کرده که چیپست اصلی، Mosfetها و همچنین اسلات های M2 را پوشش می دهند و برای بازدهی بیشتر و خنک کنندگی بیشتر از Smart Fan6 استفاده کرده است. سیستم تغذیه این مادربرد دارای 16 فاز رگولاتور برای CPU، یک فاز برای گرافیک مجتمع پردازنده است و همینطور حافظه رم از سیستم تغذیه 60 آمپری بهره می برد. در پنل پشتی، یک عدد پورت USB-C، یک عدد USB3.2 Type-A، چهارعدد USB 3.2 و چهار عدد USB 2.0 تعبیه شده است؛ به همراه یک پورت HDMI، یک پورت DISPLAY، یک درگاه ارتباطی RJ45، چهار پورت AUX و یک پورت PS2/Combo. همچنین مادربرد Z690-UD گیگابایت، دارای دو عدد درگاه اتصال M.2 برای اتصال حافظه SSD و 6درگاه اتصال SATA با پشتیبانی از Raidهای 10/5/0/1 است.

این سری از مادربردهای شرکت گیگابایت، از درگاه PCI-E 5.0 بهره می برند که با نسل دوازدهم پردازنده ها معرفی شده اند و در این سری از اسلات ها از PCB با 6 لایه استفاده شده است. پهنای باند این گذرگاه PCI-E 5.0 دو برابر بیشتر از سری قبلی خود یعنی PCI-E 4.0 است که باعث بهره مندی از امپدانس بالا و حداقل نویز می شود. در نهایت مادربرد Z690-UD گیگابایت قابل استفاده برای کاربری هایی همچون گیمینگ، رندرگیری های گرافیکی، تولید محتوا و انجام کارهای روزمره است.

پردازنده و چیپست
نوع سوکت پردازنده Intel LGA 1700
تعداد سوکت پردازنده 1 عدد
چیپست Intel Z690
پشتیبانی از پردازنده های
  • Intel Core i9 - Core i7 - Core i5
مشخصات حافظه رم
نوع رم DDR4
فرکانس رم
  • در حالت اورکلاک 5333 مگاهرتز و در حالت پایه 3200 مگاهرتز
حداکثر ظرفیت رم 128 گیگابایت
تعداد اسلات رم 4 عدد
پیکربندی رم دو کاناله
پروفایل حافظه XMP دارد
کارت گرافیک
اسلات PCI Express x16 3 عدد
سایر توضیحات کارت گرافیک
  • رزولوشن خروجی: HDMI2160 × 4096 پیکسل با فرکانس 60 هرتز
  • رزولوشن خروجی: DisplayPort2304 × 4096 پیکسل با فرکانس 60 هرتز
اتصالات داخلی
اسلات PCI Express x1 2 عدد
کانکتور SATA 3.0 6 عدد
کانکتور M.2 3 عدد
کانکتورهای برق
  • 1 عدد کانکتور برق 24 پین ATX
  • 1 عدد کانکتور برق 8 پین ATX
  • 1 عدد کانکتور برق 4 پین ATX
هدر USB 2.0 2 عدد
هدر USB 3.2 1 عدد

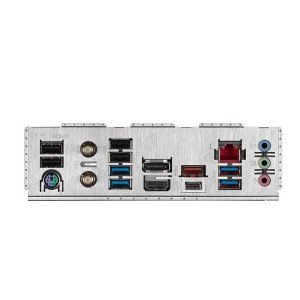

پنل پشتی
پورت PS/2 1 عدد Combo
پورت USB 2.0 4 عدد
پورت USB 3.2 5 عدد
پورت USB Type-C 1 عدد
پورت D-Sub ندارد
پورت DVI ندارد
پورت HDMI دارد
پورت DisplayPort دارد
پورت LAN 1 عدد
کارت شبکه LAN Realtek 2.5GbE
کارت صدا
  • Realtek Audio
کانال‌های صوتی 2/4/5.1/7.1 کانال
جک 3.5 میلی‌متری 3 عدد
خروجی صدای S/PDIF ندارد
دکمه‌ها جامپر پاک کردن CMOS، دکمه Q-Flash Plus ، دکمه Reset ، دکمه Reset jumper
